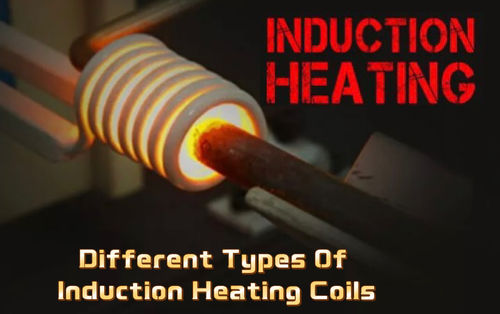

ขดลวดความร้อนเหนี่ยวนำประเภทต่างๆ

คอยล์ร้อนเหนี่ยวนำ: สิ่งที่คุณต้องรู้เกี่ยวกับมัน

การให้ความร้อนแบบเหนี่ยวนำค่อยๆ เข้ามาแทนที่ระบบทำความร้อนแบบเดิมในหลายอุตสาหกรรมท้ายที่สุดแล้ว เครื่องทำความร้อนนี้ให้ความร้อนที่ปราศจากมลพิษ มีการแปลเป็นภาษาท้องถิ่น สม่ำเสมอ และแม่นยำ

อย่างไรก็ตาม คนส่วนใหญ่ไม่ทราบว่าการออกแบบขดลวดเหนี่ยวนำมีอิทธิพลต่อประสิทธิภาพการทำความร้อน

ในฐานะที่เป็นองค์ประกอบที่ขาดไม่ได้ของระบบเหนี่ยวนำ ขดลวดเหนี่ยวนำความร้อนจะแปลงกระแสสลับเป็นสนามแม่เหล็กไฟฟ้าและทำหน้าที่กับชิ้นงานเพื่อให้ความร้อนโดยปกติจะทำจากท่อทองแดง และในกรณีพิเศษ อาจทำจากแผ่นทองแดง แล้วเชื่อมด้วยท่อระบายความร้อนหรือแท่งทองแดง และกลึงเป็นชิ้นส่วนโครงสร้างที่สอดคล้องกัน

รูปร่างของคอยล์ควรเป็นไปตามรูปร่างของพื้นผิวทำความร้อนของชิ้นส่วนตามรูปร่างของชิ้นงาน รูปร่างพื้นฐานของขดลวดเหนี่ยวนำถูกกำหนดให้เป็นวงแหวน โซลินอยด์ สี่เหลี่ยม รูปร่างคัดลอก ขดลวดแพนเค้ก หรือผิดปกติ เป็นต้น

ประเภทของขดลวดเหนี่ยวนำ

ผู้คนใช้ขดลวดหลากหลายประเภทเพื่อให้ความร้อนแบบเหนี่ยวนำขดลวดเหล่านี้มีพฤติกรรมการให้ความร้อนและการใช้งานที่แตกต่างกันให้เราเรียนรู้เกี่ยวกับประเภทขดลวดเหนี่ยวนำทั่วไป

ขดลวดเทิร์นเดียว

ขดลวดแบบหมุนรอบเดียวเรียกอีกอย่างว่าตัวเหนี่ยวนำที่เป็นของแข็งขดลวดนี้ให้ความร้อนแก่ชิ้นงานด้วยแถบแคบนอกจากนี้คอยล์ยังสามารถสแกนความยาวของชิ้นงานได้

คอยล์ภายใน

ขดลวดภายในเป็นที่รู้จักจากการออกแบบที่เป็นเอกลักษณ์ขดลวดสามารถให้ความร้อนแก่พื้นผิวด้านในของรูได้การออกแบบของขดลวดช่วยให้แน่ใจว่าระยะห่างโดยรวมจากพื้นผิวของรูน้อยลง ช่วยให้ความร้อนที่เหมาะสมเข้าถึงรู

ขดลวดหมุนหลายทาง

ขดลวดแม่เหล็กไฟฟ้าหรือขดลวดแม่เหล็กไฟฟ้าแบบหลายเลี้ยวเป็นขดลวดเหนี่ยวนำที่รู้จักกันดีซึ่งมีการหมุนหลายรอบการหมุนเหล่านี้แสดงความยาวของรูปแบบการให้ความร้อน

ขดลวดเกลียวหลายตำแหน่ง

ขดลวดแบบหลายตำแหน่งเหมาะสำหรับกระบวนการทำความร้อนที่สมบูรณ์ขดลวดนี้สามารถมีกี่ตำแหน่งก็ได้อย่างไรก็ตาม สามารถปฏิบัติได้ถึงแปดตำแหน่ง

ขดช่องโค้ง

ขดลวดเหล่านี้ใช้บนโต๊ะหมุนช่วยให้ผู้ปฏิบัติงานใช้ขั้นตอนเดียวในกระบวนการประกอบหลายขั้นตอน

แพนเค้กคอยล์

ผู้ปฏิบัติงานใช้ขดลวดนี้เมื่อจำเป็นต้องให้ความร้อนแก่ชิ้นงานจากด้านเดียวเท่านั้นโดยทั่วไปเหมาะสำหรับโลหะผิวเรียบนอกจากนี้ ขดลวดแพนเค้กยังสามารถให้ความร้อนเป็นวงเล็กๆ แคบๆ จากจุดศูนย์กลางได้

กิ๊บคอยล์

กิ๊บขดอาจเป็นแบบม้วนเดียวหรือหลายรอบก็ได้โดยทั่วไปจะช่วยให้ความร้อนแก่ชิ้นส่วนที่ยาวและบางผู้ปฏิบัติงานยังใช้เพื่อให้ความร้อนแก่เหล็กหรืออะลูมิเนียมที่เคลื่อนที่ได้

ขดลวดความร้อนเหนี่ยวนำทำหน้าที่อย่างไร?

ขดลวดเป็นส่วนที่โดดเด่นที่สุดของอุปกรณ์ทำความร้อนเหนี่ยวนำ.การออกแบบและคุณภาพจะเป็นตัวกำหนดว่าจะให้ความร้อนกับชิ้นงานได้อย่างมีประสิทธิภาพเพียงใด

ขดลวดเหนี่ยวนำเป็นท่อทองแดงที่มีรูปร่างเป็นขดลวดขึ้นอยู่กับจำนวนรอบในท่อทองแดง ขดลวดเรียกว่าขดลวดขดลวดหรือขดลวดโซลินอยด์

เมื่อแหล่งจ่ายไฟผ่านขดลวด จะสร้างสนามแม่เหล็กไฟฟ้ามันเกิดขึ้นเนื่องจากการไหลของไฟฟ้ากระแสสลับ (กระแสสลับ)

สนามแม่เหล็กไฟฟ้าสลับนี้สร้างกระแสเหนี่ยวนำในชิ้นงานและกระแสนี้สร้างความร้อนเนื่องจากการสูญเสีย R กำลังสอง

ปริมาณกระแสที่ไหลผ่านชิ้นงานขึ้นอยู่กับความเข้ม EMF ของขดลวดการถ่ายโอนพลังงานนี้เรียกว่า Eddy Current Effect หรือ Transformer Effect
